Barrial® décor : Système de garde-corps décoratif pour l‘habillage des terrasses techniques

Avantages

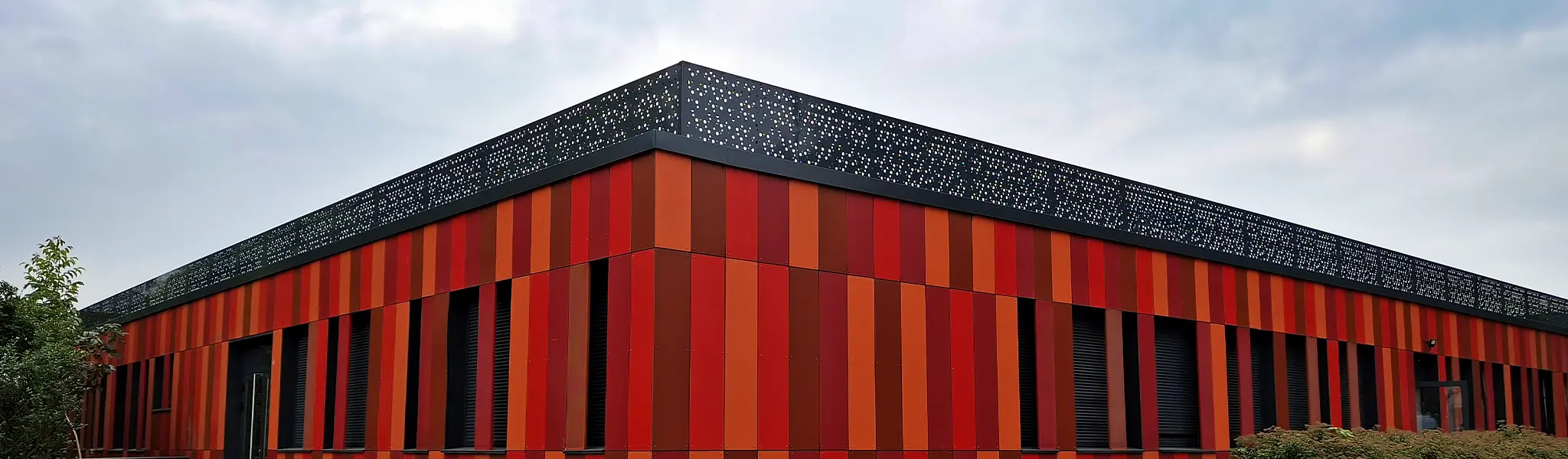

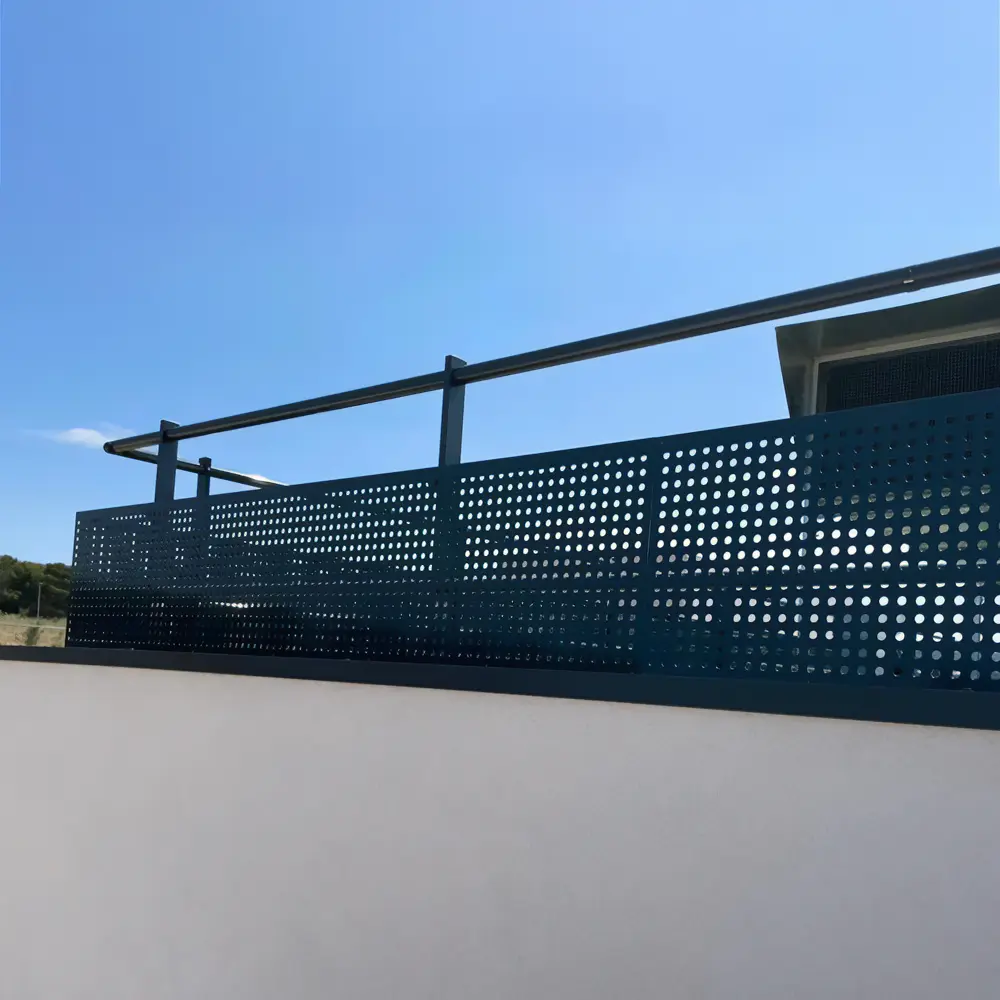

garde-corps décoratif en aluminium Barrial pour toiture terrasse technique




• Dimensionnement et esthétisme sur mesure en fonction du chantier


• Choix multiple de décors


• Toutes les solutions pour la fixation en toiture-terrasse


• FDES disponible sur la partie structurelle du garde-corps







Présentation



Système de garde-corps pour toiture-terrasse technique qui est doté d‘un remplissage décoratif pour masquer les équipements de type VMC ou CTA.



Conçu conforme aux DTU d’étanchéité :

• 43.1 : Etanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de plaine


• 20.12 : Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité.

Dimensionné suivant la norme liée à la destination.

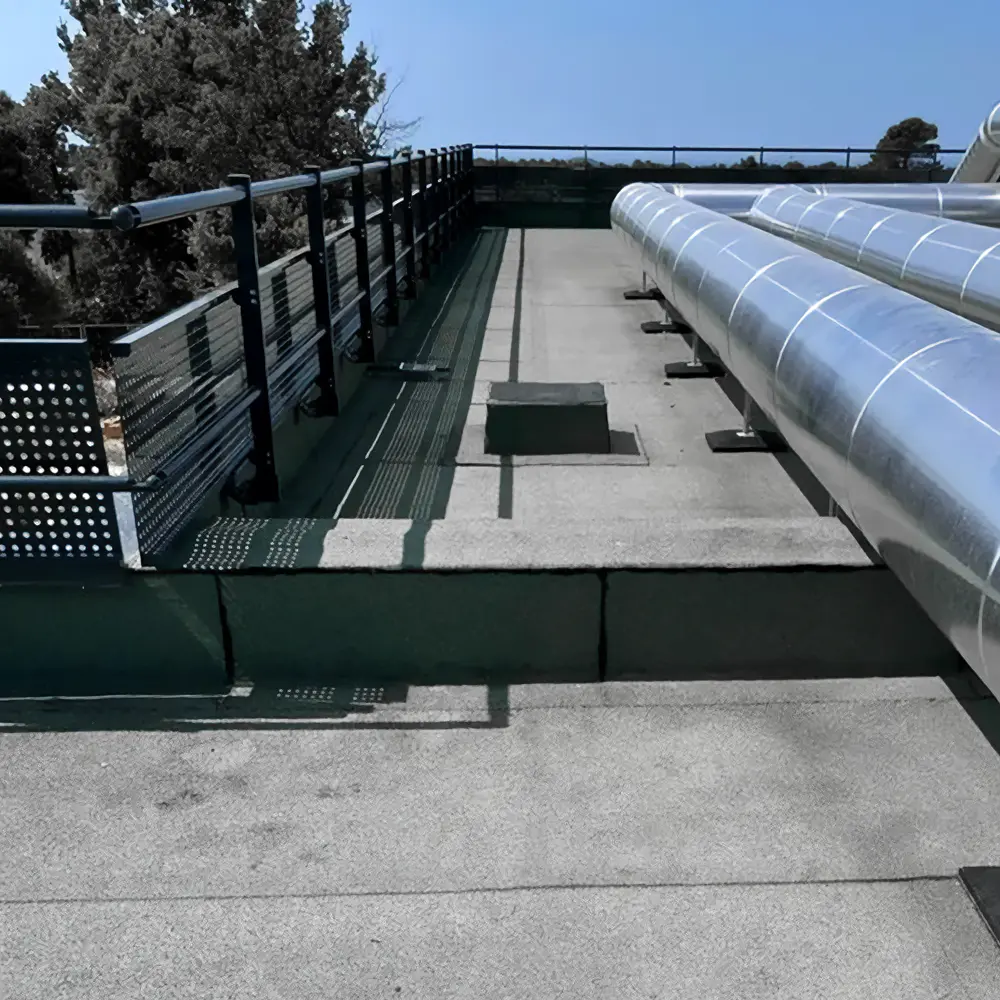

Barrial décor, garde-corps décoratif toiture technique





Eléments du système



garde-corps de sécurité en aluminium Barrial montant droit

Montant fixe droit

Le montant fixe droit est adapté à la plupart des cas de figure. Sur demande, les montants inclinés sont étudiés.

Prémontage et préréglage en usine

Les montants sont fabriqués sur mesure. Les étriers et les capuchons de montants sont montés en usine.

Exemple de mise en situation

Le nombre et l’espacement des étriers pour lisses sont définis par notre bureau d’étude en fonction des cotes de l‘acrotère et du type de sabot. Les montants sont fabriqués sur mesure. Les étriers et les capuchons de montants sont montés en usine.

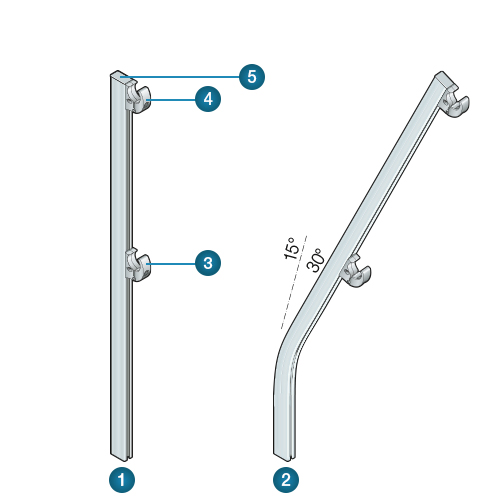

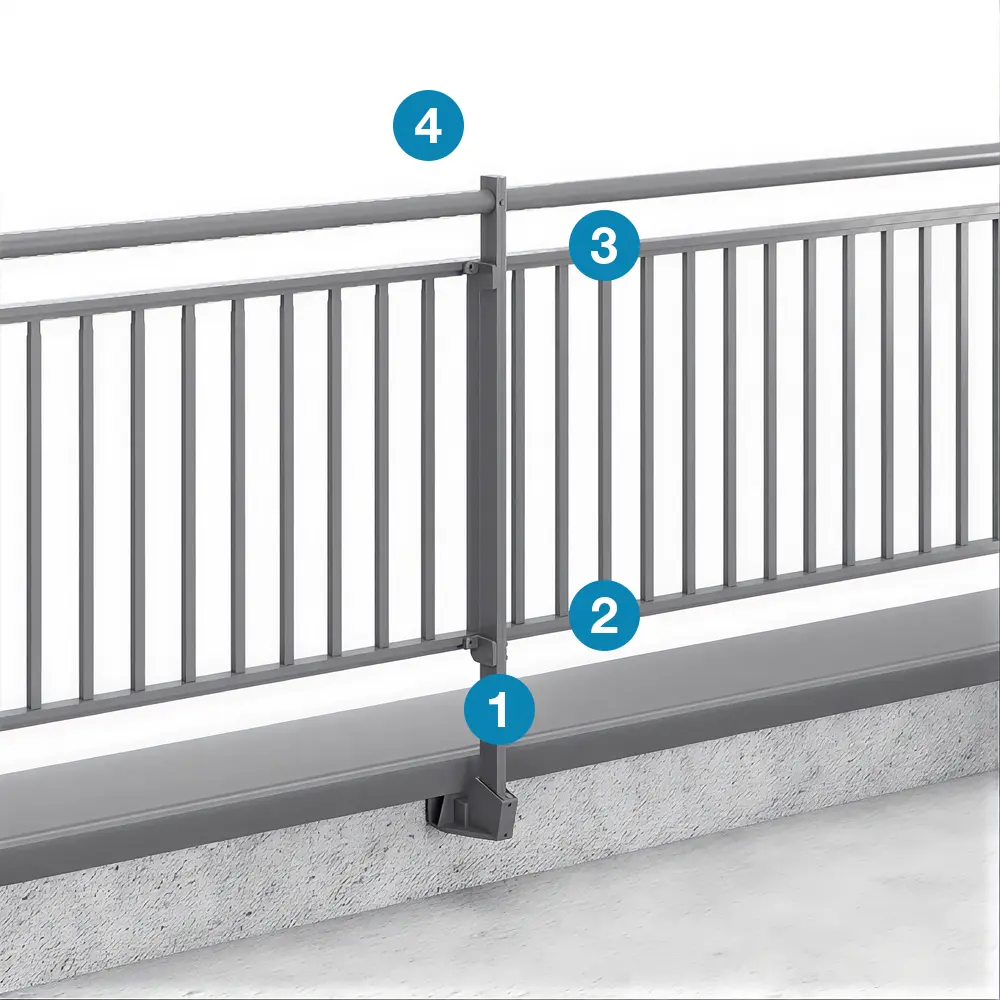

  1. Montant fixe droit
  2. Étrier bas
  3. Étrier haut
  4. Capuchon







Lisses et accessoires

Les mains courantes (45 mm ou 35 mm suivant les configurations) et lisses (Ø 35 mm) sont discrètes et orientées vers l‘intérieur de la terrasse.
La longueur standard est de 3000 mm.

Les mains courantes et lisses sont raccordées entre elles par serrage mécanique à l’aide de la pièce de jonction, qui permet d’assurer une continuité sûre et esthétique entre les éléments.

Dans les angles, les lisses sont reliées par des pièces d‘angle à degré variable pour pouvoir s’adapter à toute configuration.

Les pièces de fixation murale et les embouts assurent la finition aux extrémités

  1. Jonction
  2. Angle à degré variable
  3. Fixation murale à degré variable
  4. Embout

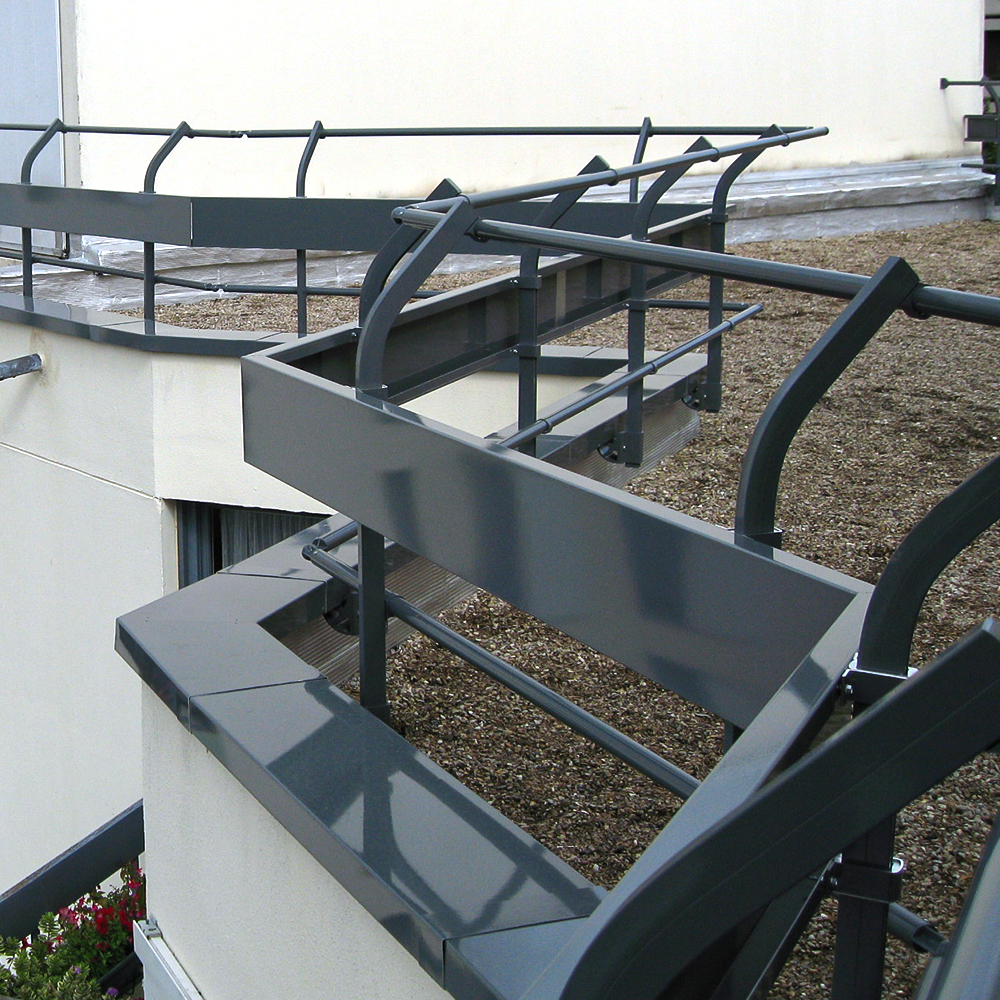

garde-corps de sécurité en aluminium Barrial accessoires en aluminium moulé







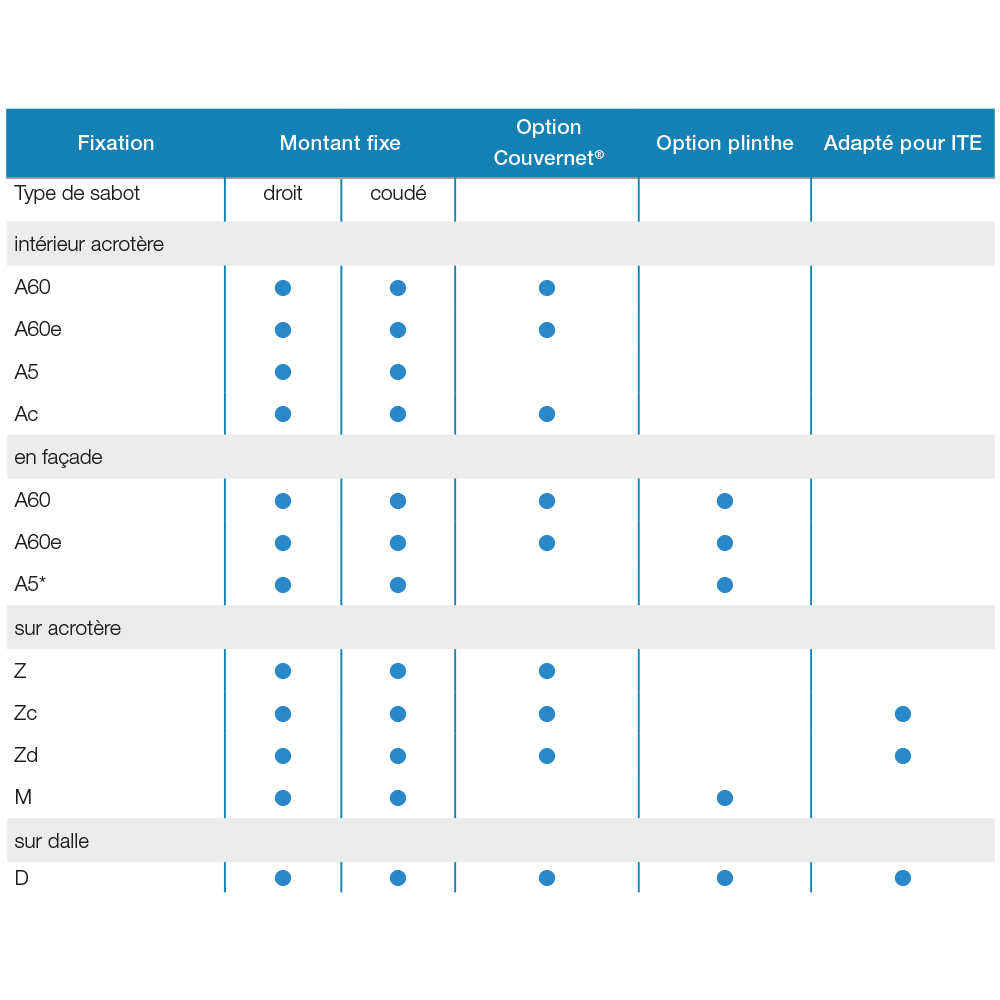

Fixation en intérieur d’acrotère ou en façade





garde-corps de sécurité en aluminium Barrial sabot A60fixation intérieur acrotère ou façade

Sabot A60

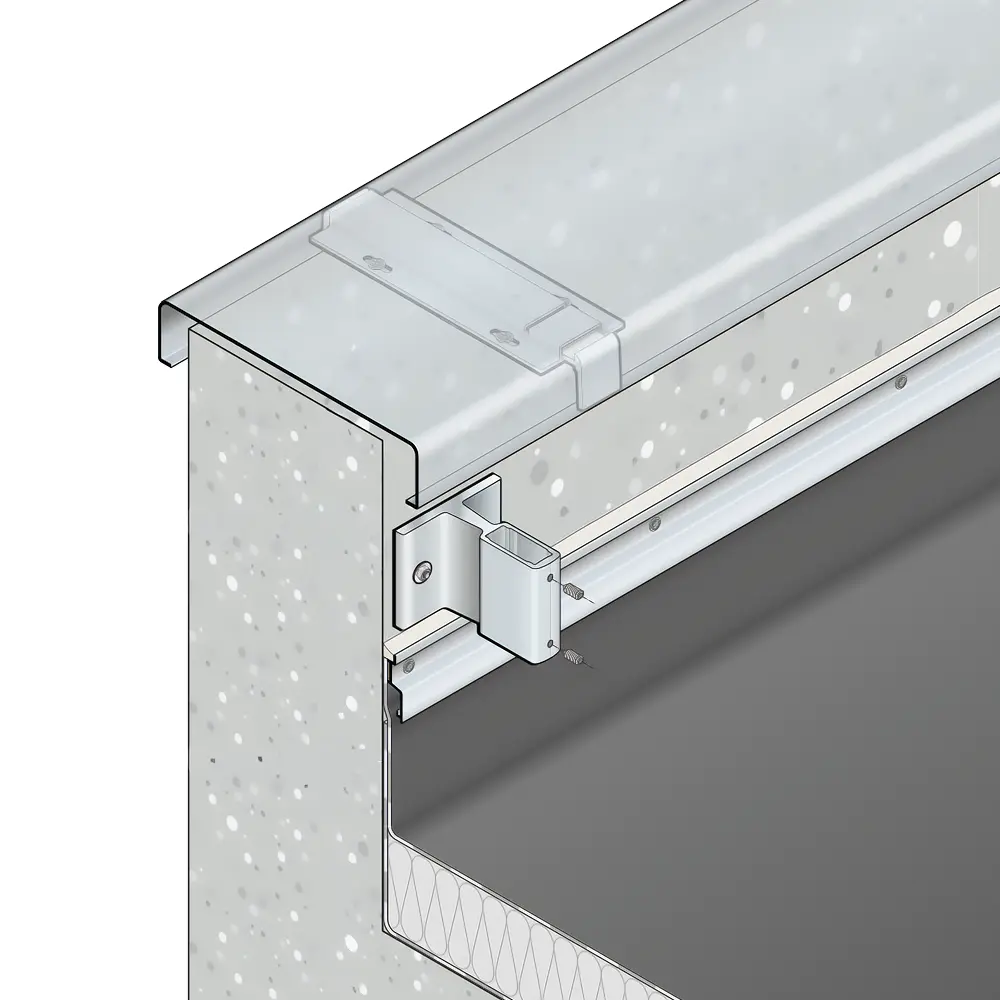

Le sabot A60 est fixé à l’intérieur d’un muret d’acrotère. Il permet de déporter de 60 mm la pose du montant par rapport au muret. Il peut également être utilisé en façade.
Il est compatible avec la mise en oeuvre d’une couvertine en aluminium de type Couvernet.

Le sabot A60 constitue le mode de fixation le plus simple et le plus économique, lorsque la hauteur du muret d’acrotère le permet.






Sabot A5

Le sabot A5 est une bonne solution quand on est sûr que le muret ne recevra pas de couvertine.

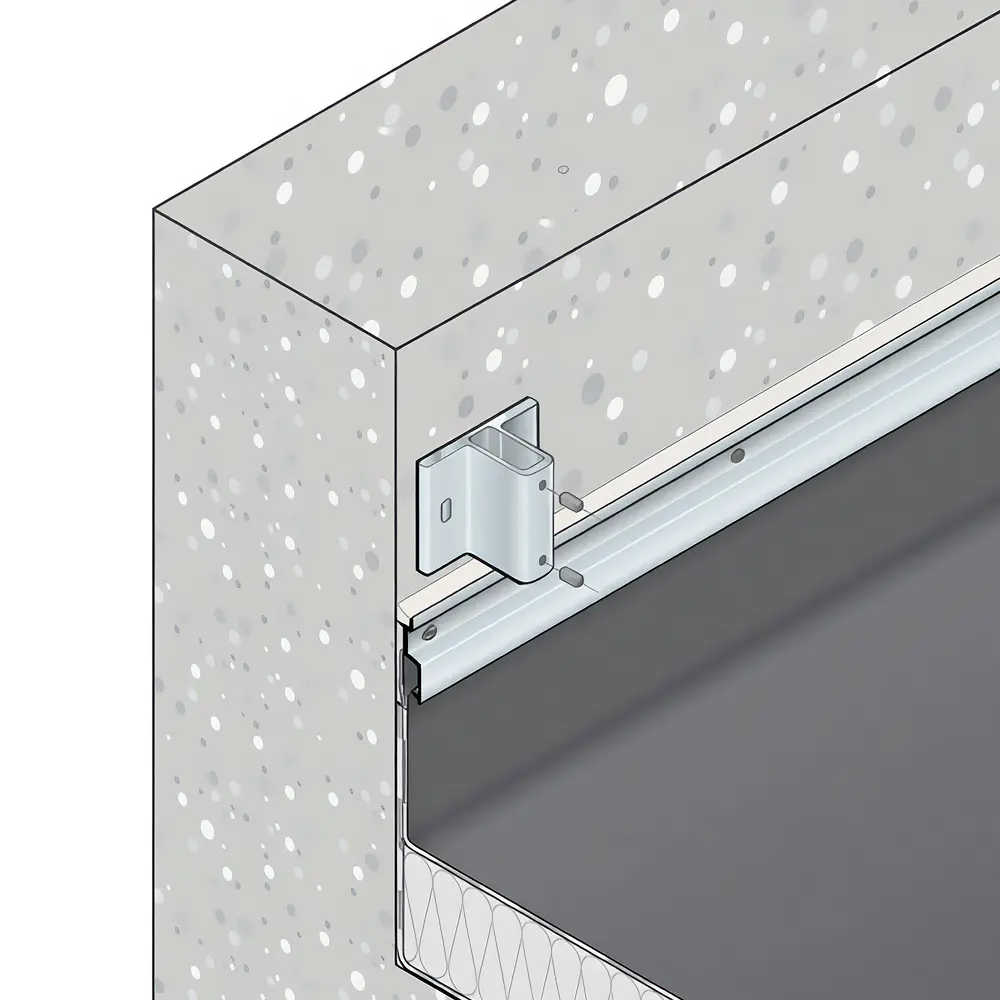

garde-corps de sécurité en aluminium Barrial sabot A5 fixation à l'anglaise sans couvertine









Fixation sur acrotère





garde-corps de sécurité décoratif en aluminium Barrial décor sabot Z

Sabot Z

Le sabot Z permet de répondre à la majeure partie des cas en toiture-terrasse, où les hauteurs des acrotères sont généralement insuffisantes pour se fixer en intérieur d‘acrotère. Il permet une fixation sur le dessus de l’acrotère, évitant ainsi de percer dans l’étanchéité au niveau du relevé.

Largeur mini du support béton : 120 mm

Pente maxi du support : 5°










Sabot Zd

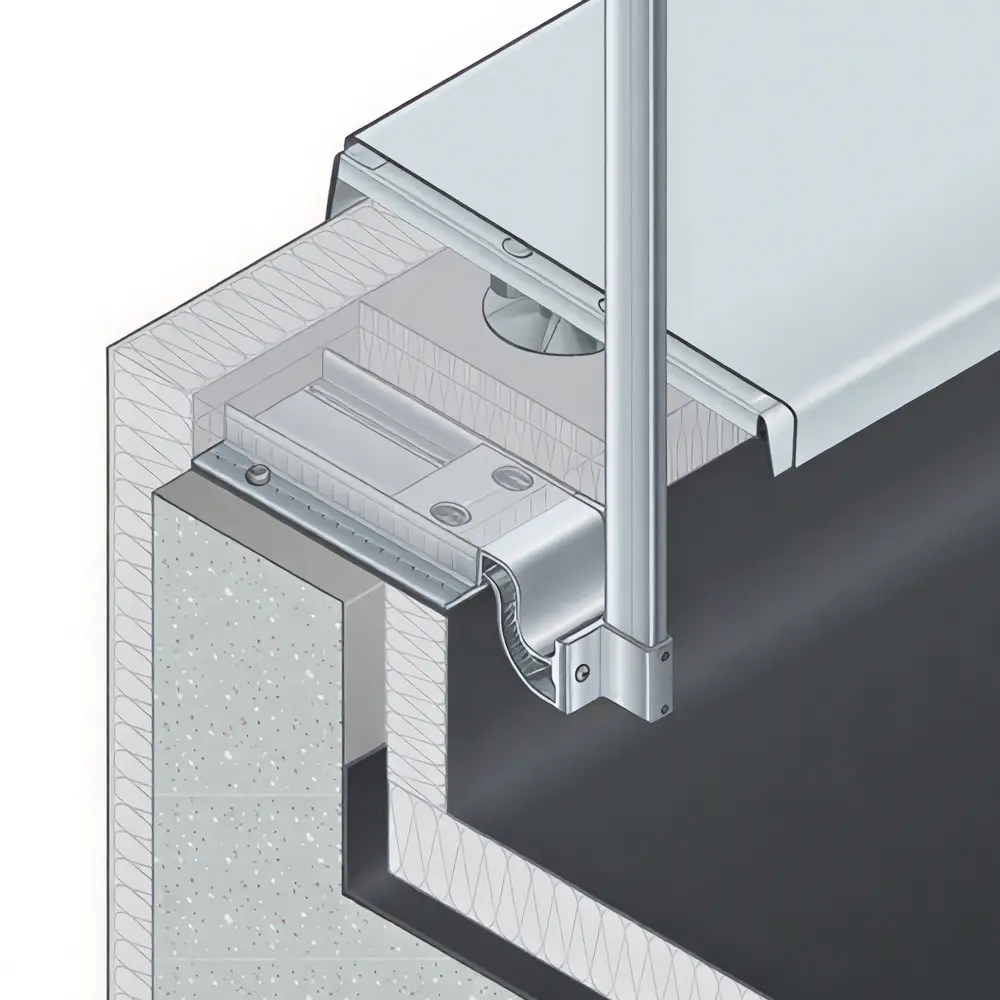

Grâce à une rallonge, le sabot Zd permet de déporter le sabot à l’intérieur des acrotères comportant un becquet ou de l’isolation jusqu’à 200 mm.

La pièce de déport est pré dimensionnée en usine suivant les caractéristiques de l’acrotère (taille du becquet ou épaisseur de l’isolant).

garde-corps de sécurité en aluminium Barrial décor sabot Zd







garde-corps de sécurité en aluminium Barrial sabot M fixation simple sur acrotère

Sabot M

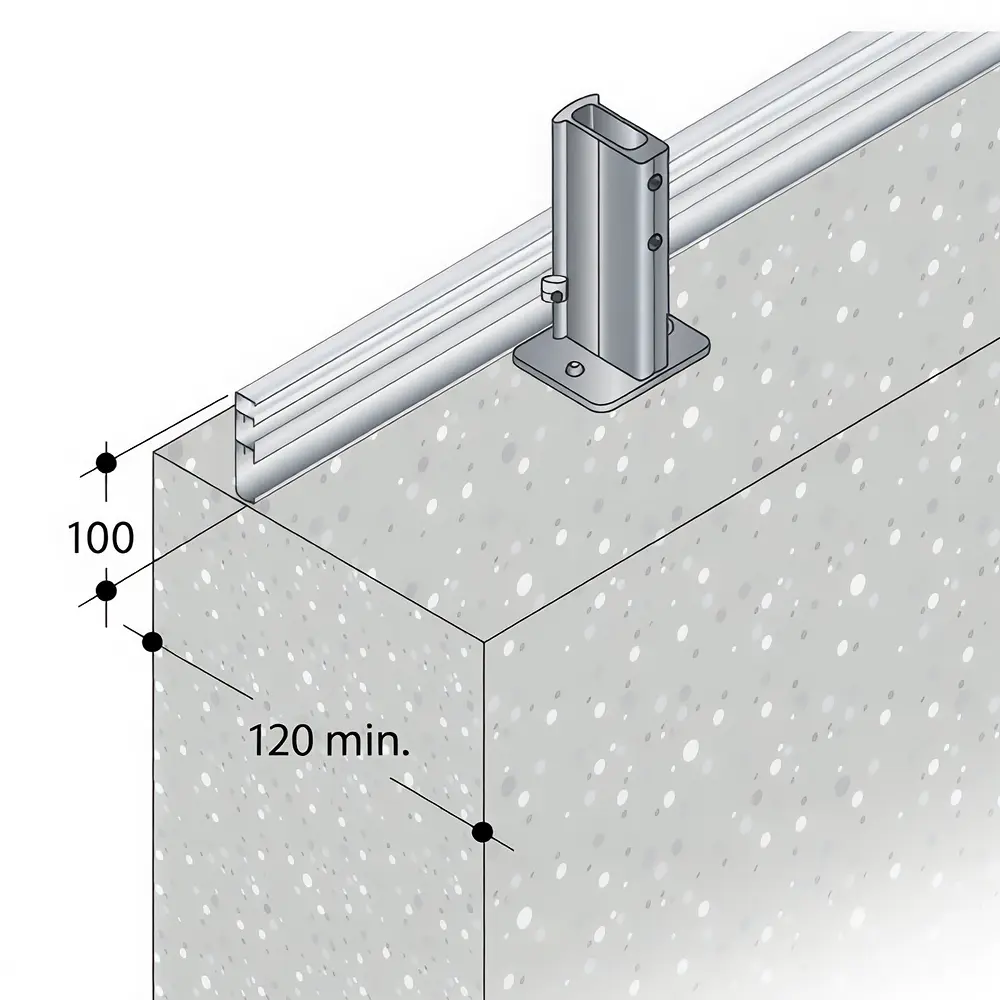

Solution esthétique qui permet une fixation à la française sur la tête d’acrotère.

Largeur mini du support béton : 120 mm








Fixation sur dalle

Sabot D


Lorsque l’acrotère n’offre aucune possibilité de fixation, le sabot D permet de se fixer sur la dalle au travers de complexes d’étanchéité d’épaisseurs variables.
Les différents manchons-platines en aluminium permettent le raccordement de l’étanchéité dans les règles de l’art.

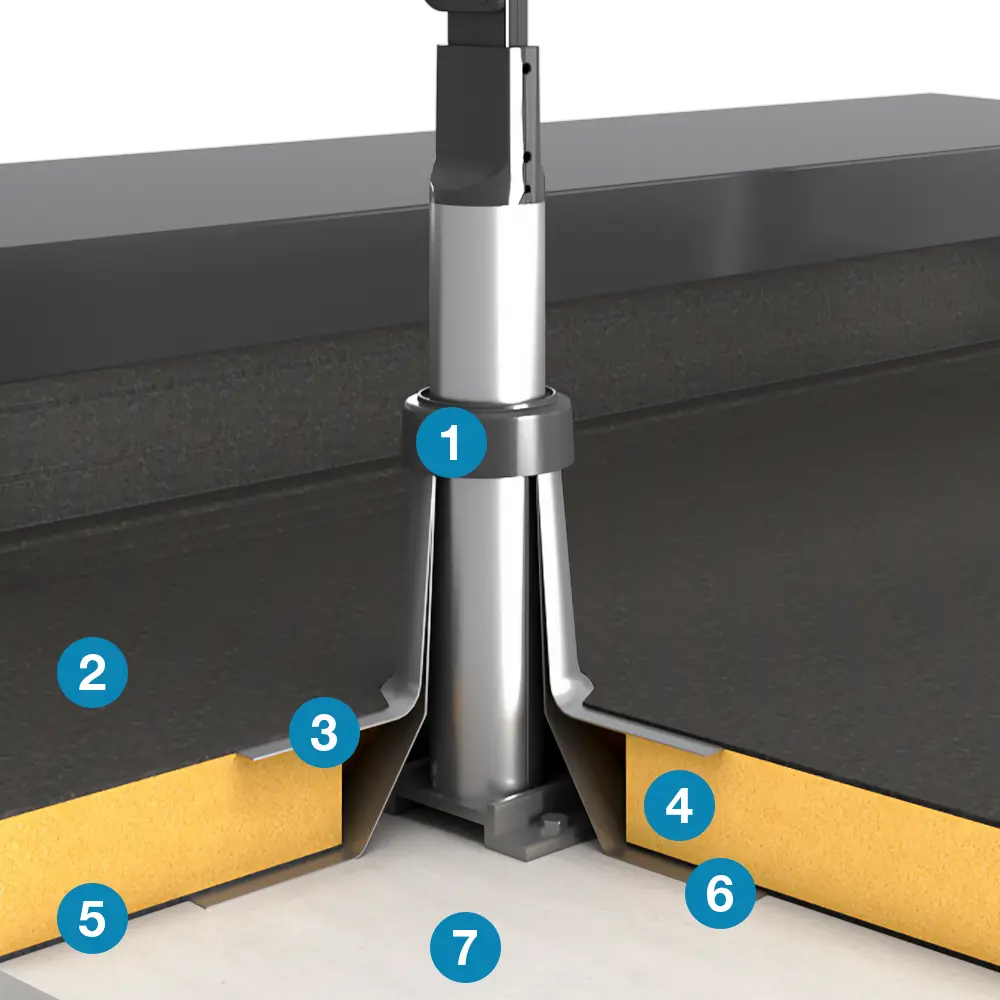

  1. Collerette
  2. Membrane d'étanchéité
  3. Manchon-platine haut
  4. Isolant
  5. Pare-vapeur
  6. Manchon-platine bas
  7. Support béton

garde-corps de sécurité en aluminium Barrial décor sabot D fixation sur dalle à travers l'étanchéité





Remplissages standards

garde-corps de sécurité en aluminium Barrial Décor les manchons, habillage standard

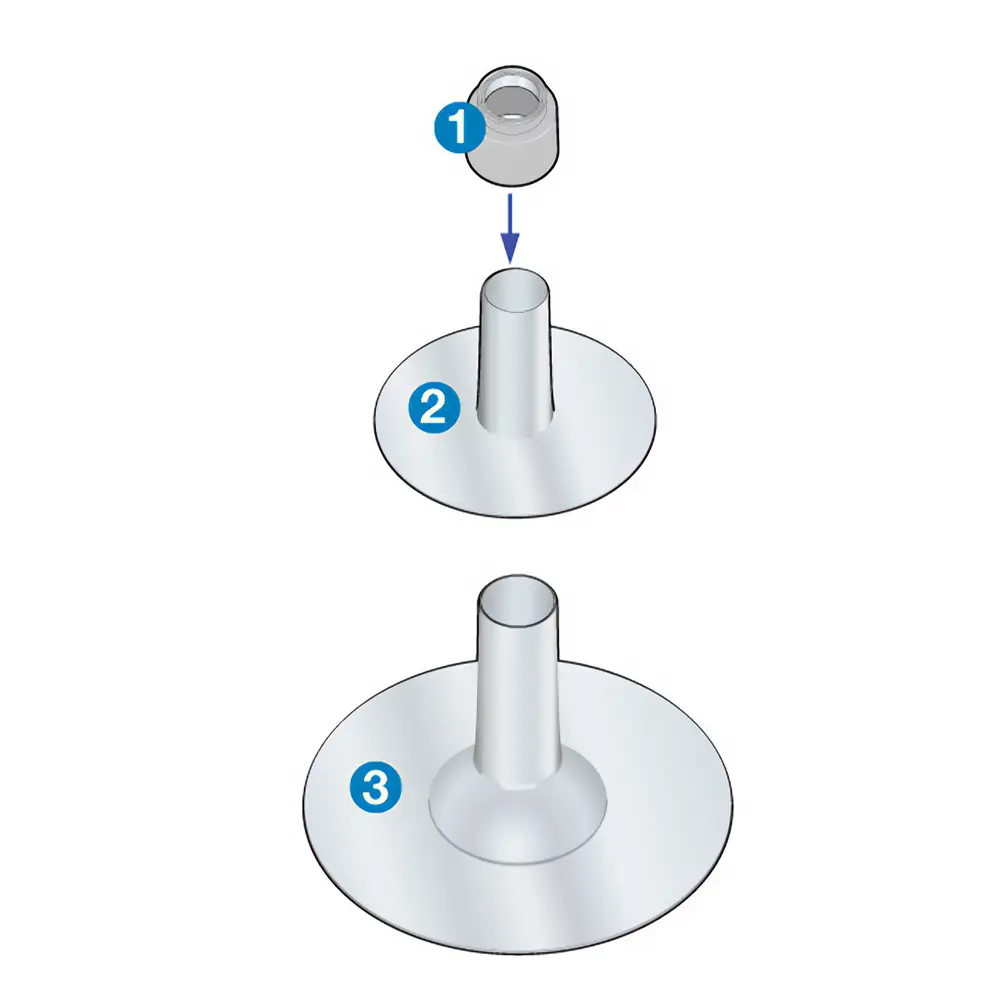

Les manchons



Lorsque l’acrotère n’offre aucune possibilité de fixation, le sabot D permet de se fixer sur la dalle au travers de complexes d’étanchéité d’épaisseurs variables.
Les différents manchons-platines en aluminium permettent le raccordement de l’étanchéité dans les règles de l’art.



  1. Collerette
  2. Manchon-platine haut
  3. Manchon-platine bas










Habillage vitré



Remplissage verre veuilleté 44.2, couleur au choix.

garde-corps de sécurité en aluminium Barrial décor remplissage verre

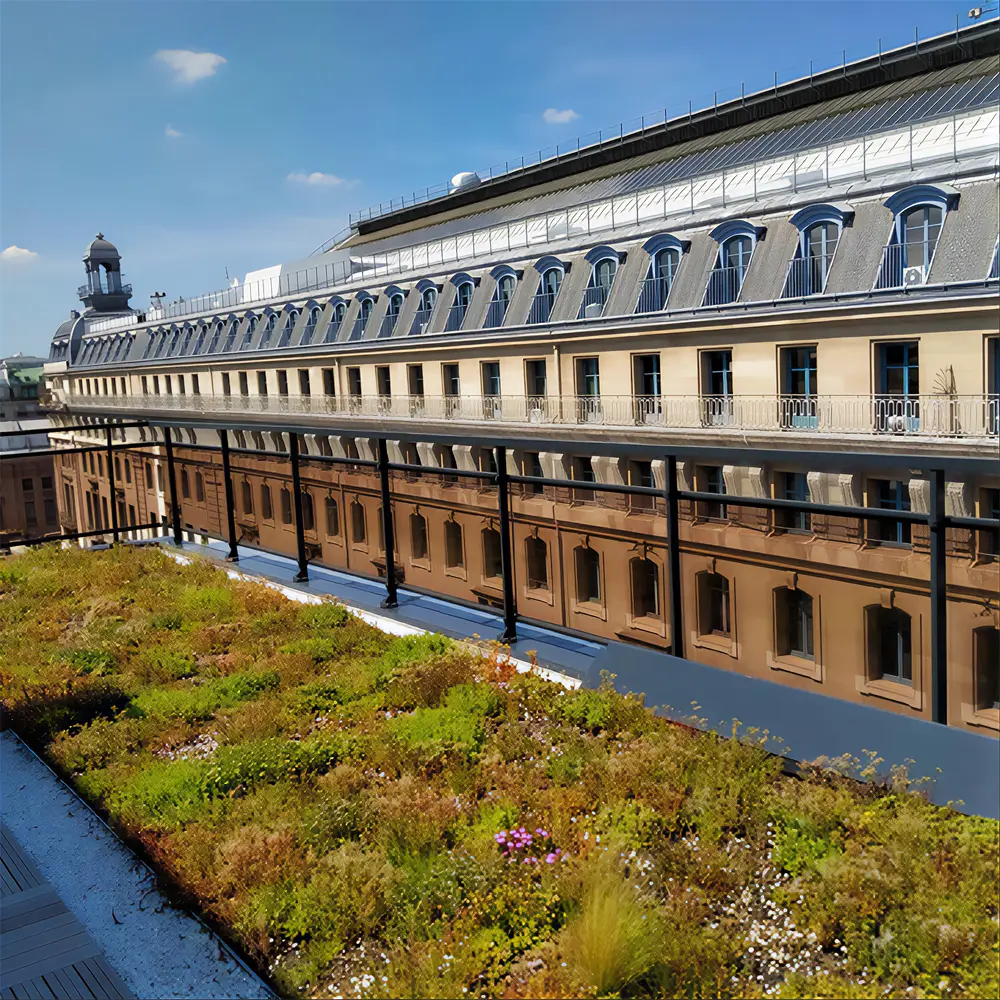

garde-corps de sécurité en aluminium Barrial décor habillage vitrée chantier

Remplissage barreaudé

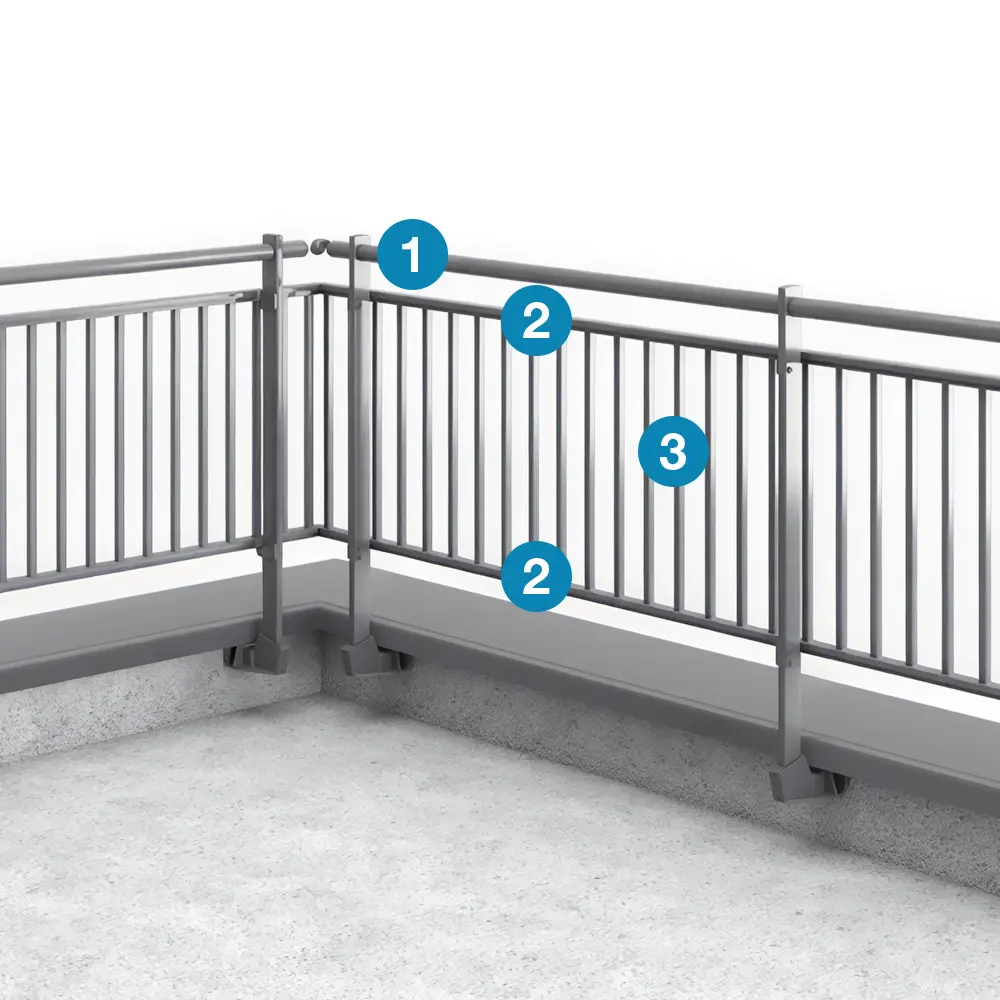

garde-corps de sécurité en aluminium Barrial décor remplissage barreaudé





La série propose 4 modèles :

• Toute hauteur
• Vide sous main courante
• Une lisse intermédiaire
• Deux lisses intermédiaires



  1. Main courante, diamètre 45 mm
  2. Module barreaudé précadré
  3. Barreaux disponibles ronds ou carrés
    en standard





Remplissage tôlé



Le remplissage décoratif en tôle permet l'intégration d'un décor au choix pour que Barrial® décor s'adapte à l'esthétique du bâtiment. Ajourage sur mesure ou perforations carrées, rondes, etc ; l'ensemble est laqué suivant 350 teintes et 3 textures.

garde-corps de sécurité en aluminium Barrial décor carnet des remplissages décoratifs

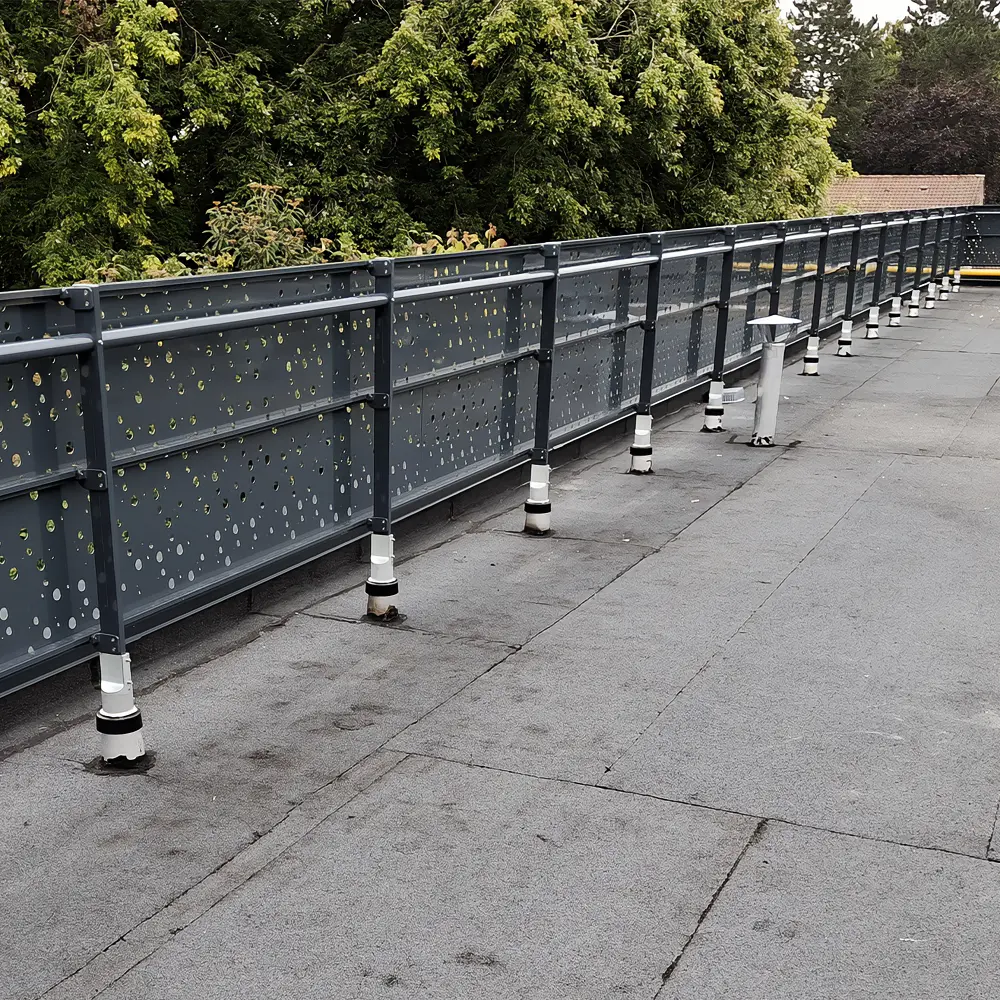

garde-corps de sécurité en aluminium Barrial décor remplissage tôlé chantier







Produits associés



Sherpal® F

Structure support dédiée aux équipements techniques de type VMC, CTA etc.

Caractéristiques :

• 3 modules standards pour une fabrication rapide
• Sur mesure pour les machineries volumineuses ou complexes

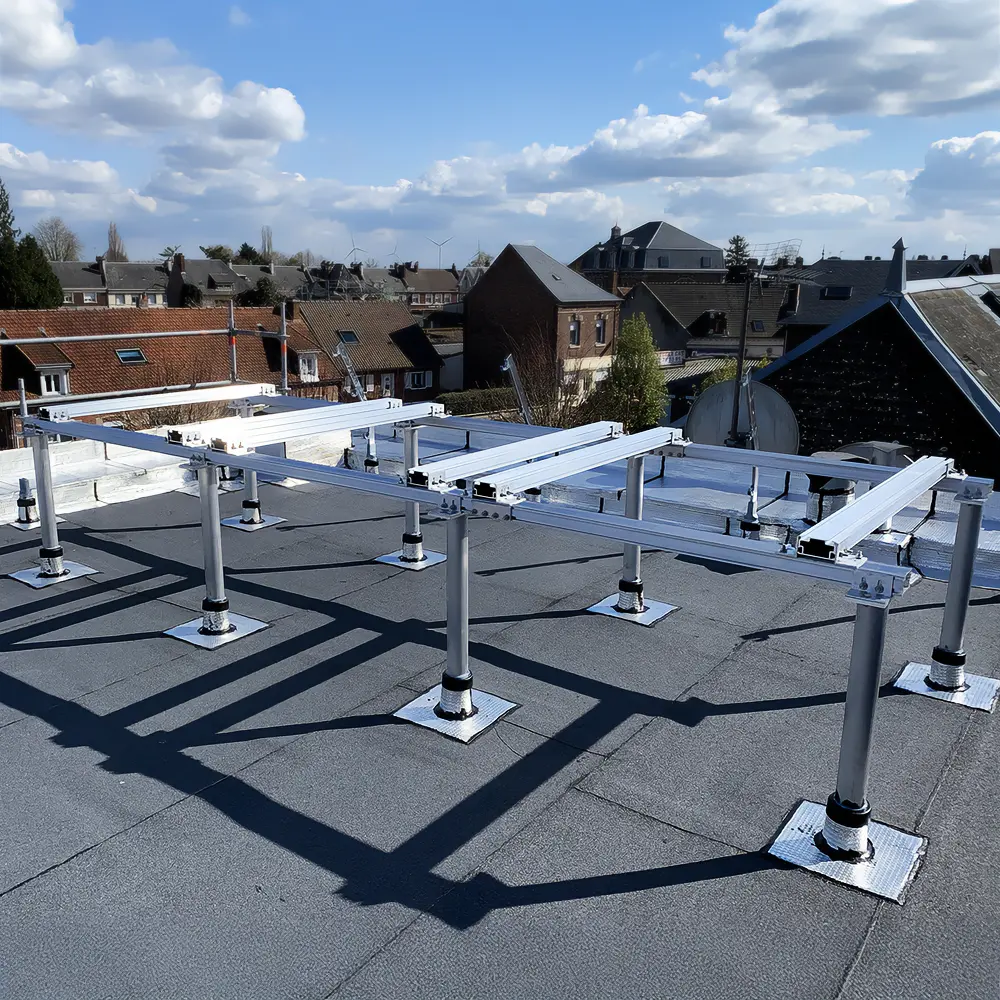

Sherpal F : structures supports à fixation mécanique pour équipements techniques en toiture-terrasse

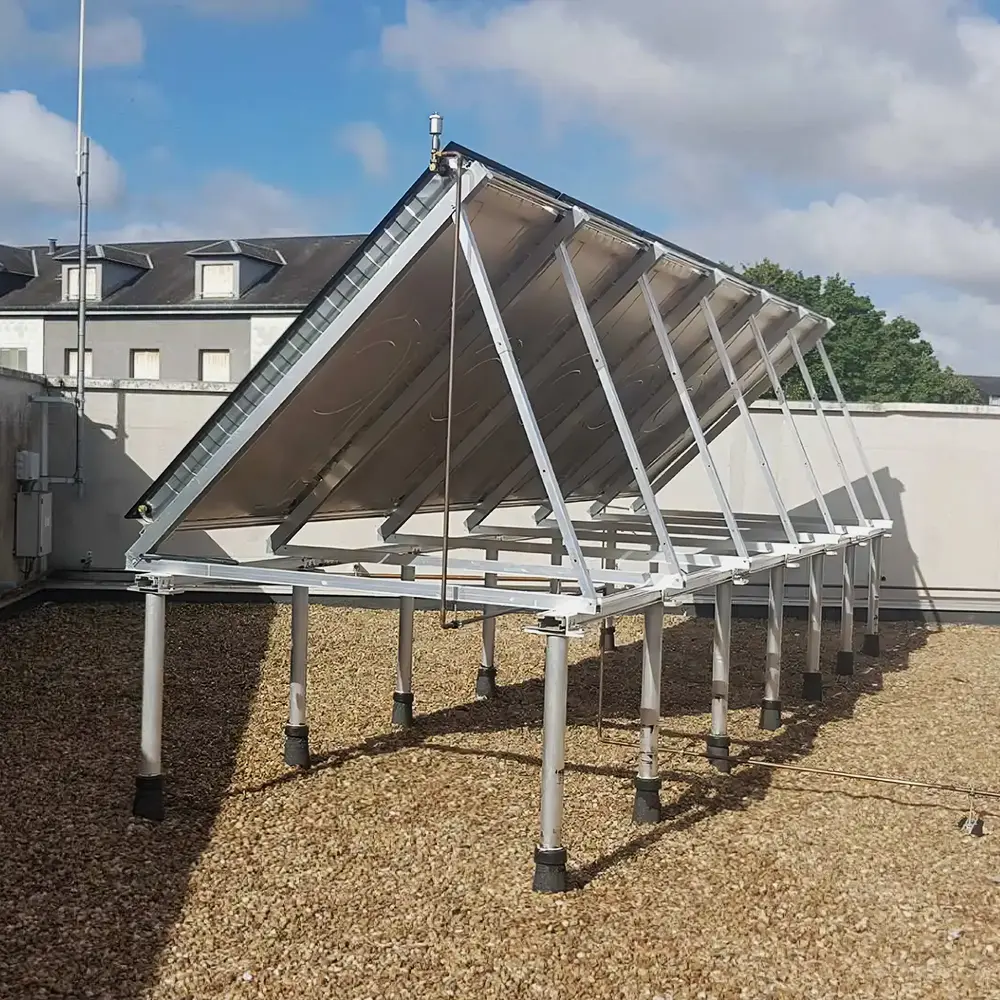

Helial D : Support de panneaux solaires

Helial® D

Structure support conçue pour les installations de panneaux solaires.

Caractéristiques :

• Fabrication sur mesure
• Inclinaison au choix pour optimiser le rendement énergétique
• Panneaux photovoltaïques ou thermiques (non fournis)





Bandonet®

Système de bandeau d’acrotère en aluminium. Il permet la terminaison de l’étanchéité en rive de toiture-terrasse et fait office de goutte d’eau pour la protection du revêtement de façade. Si nécessaire, il peut aussi assurer une rehausse d’acrotère.

Bandonet® recouvre les Isolation Thermique par l’Extérieur (ITE) en façade, même avec un important débord.

Bandonet : Système de rehausse d'acrotère et de bandeau de façade







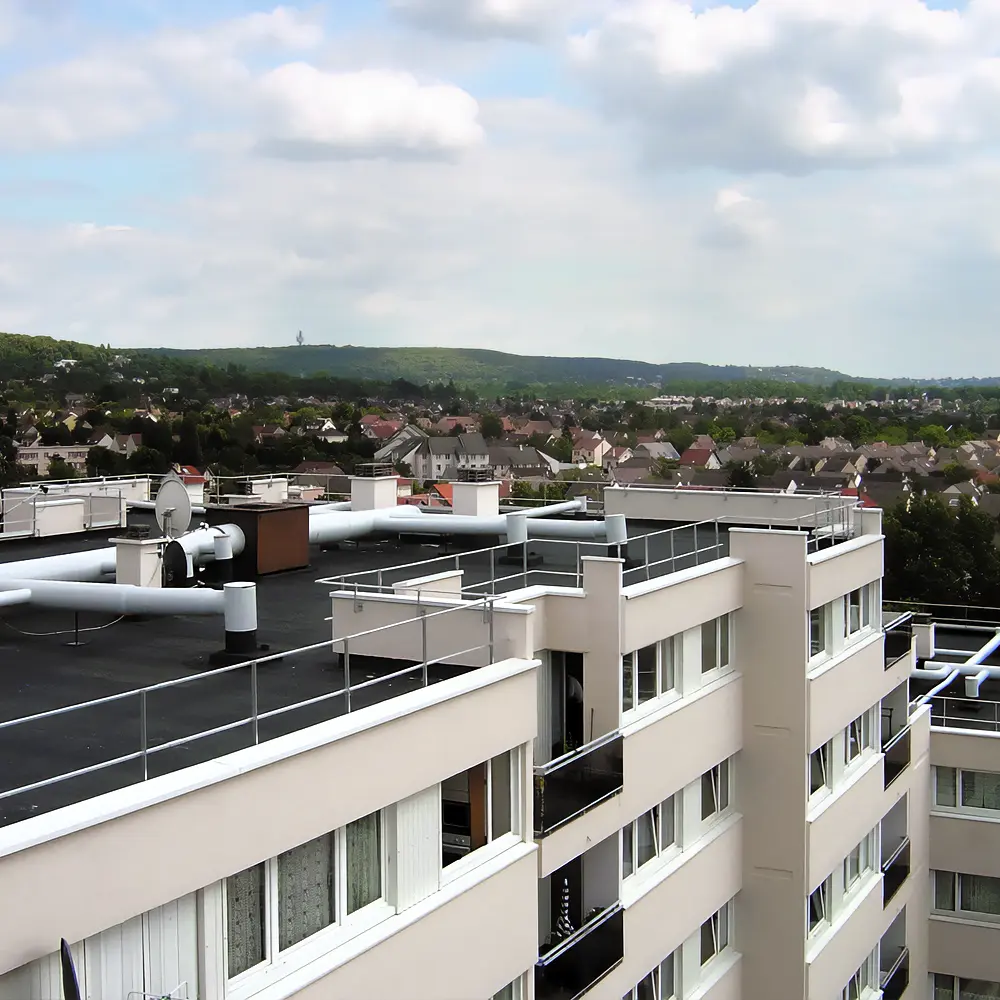

Couvernet : Système de couvertine sur mesure en aluminium

Couvernet®

Système de couvertine en aluminium adapté à la protection contre les infiltrations de tous types de murets, étanchés ou non. Il se caractérise par des supports invisibles qui permettent une libre dilatation de la couvertine.



• Protège l‘acrotère et le relevé d‘étanchéité des infiltrations
• Protège la façade des coulures et salissures
• Système en libre dilatation
• Résistance au vent justifiable suivant Eurocodes
