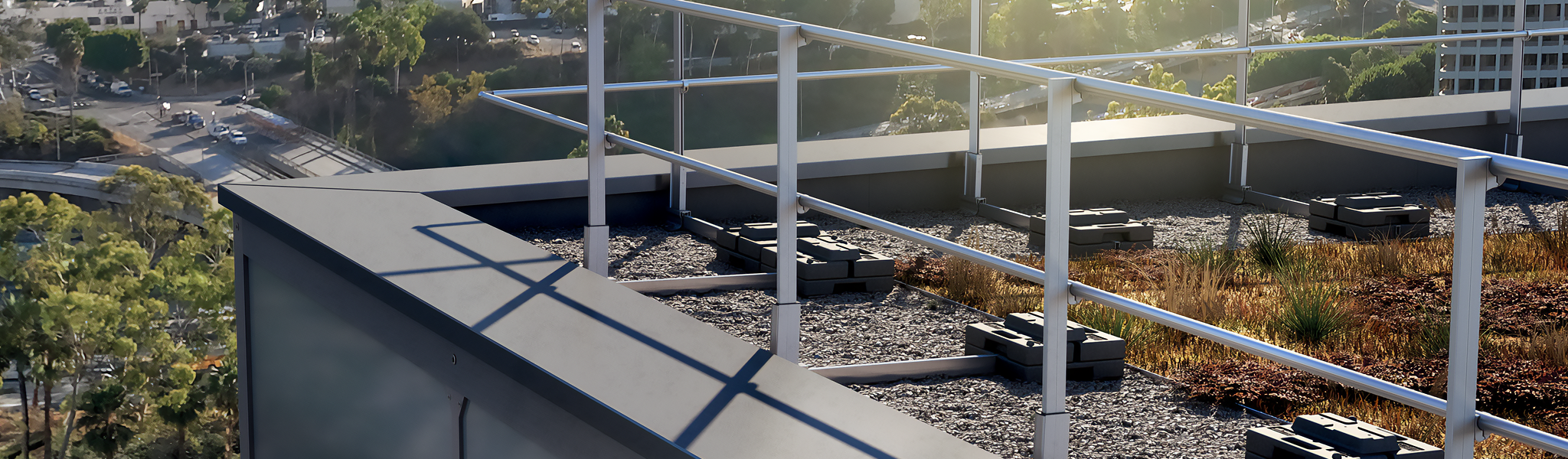

Barrial^® Autoporté Premium : Système de garde-corps lesté à main courante horizontale pour toiture terrasse avec pentes

Barrial^® Autoporté Premium est un système de garde-corps lesté pour toitures-terrasses inaccessibles et techniques qui présente l’avantage majeur d’être réglable en hauteur pour conserver une main courante horizontale bien que la toiture-terrasse comporte avec pentes.

Barrial^® Autoporté Premium constitue un système de protection collective et permanente contre les chutes de hauteur qui répond à l‘ensemble des contraintes réglementaires et notamment à la NF E85-015 de juillet 2019.

Les principaux avantages du produit

• Main courante parallèle à l‘acrotère
• Garanti 10 ans (contrepoids compris)
• En aluminium sans entretien
• Contrepoids PEHD recyclé et recyclable, faisant office de résilient conformément au DTU 43.1
• Rapide à la pose

Système livré en finition aluminium brut ou laqué suivant 350 teintes et textures RAL.



Présentation en vidéo de Barrial^® autoporté

Voici une vidéo de présentation du produit et de toutes les possibilités offertes par la gamme Barrial^®

Barrial^® Autoporté Premium est composé d'une main courante (parallèle à l'acrotère), un étrier étau, un montant (doit, coudé ou cintré), une lisse intermédiaire, une plinthe (si nécessaire), un fourreau d‘assemblage, un rail, trois contrepoids Barrilest.



1. Étrier étau
2. Main courante
3. Lisse intermédiaire Ø 35 mm
4. Montant type : droit
5. Plinthe
6. Fourreau d'assemblage
7. Contrepoids Barrilest
8. Rail de 1650 mm

Main courante, lisse intermédiaire et accessoires

1. Jonction
2. Fixation murale
3. Embout
4. Lisse
5. Angle à degré variable

Etriers étaux sur montant : serrage pratique et rapide

• Etrier étau prémonté d’usine pour un montage rapide
• Hauteur réglable sur site
• Montage des mains courantes et lisses intermédiaires sans risque de rayures
• Ajustements aisés sur chantier sans démontage à l’aide d’un seul outil
• Permet de respecter un espace libre uniforme entre lisses conformément aux normes



1. Vis de fixation
2. Vis de serrage

Montants

Montants de hauteur variable, ajustée au besoin du chantier.
La hauteur du montant peut varier de 1100 à 1300 mm.



1. Droit
2. Coudé à 15°
3. Coudé à 30°
4. Cintré

Fourreau multifonctionnel

• La hauteur de la main courante est ajustable grâce au réglage du montant dans le fourreau.
• Le rail peut être disposé de part et d’autre du fourreau pour une stabilité optimale.
• Le fourreau nervuré permet un montage aisé de la plinthe.

Systèmes de lestage

Barrial^® Autoporté Premium peut être mis en œuvre avec un système de lestage, conçu pour préserver la membrane d’étanchéité.

Barrilest 12.5, contrepoids de 12,5 kg

• Fabriqué en matériau recyclé et recyclable
• Garantis 10 ans
• Dimensions conformes au DTU 43.1
• Respect de l’étanchéité, ne nécessite pas de résilient
• Empilable, stockage optimisé
• Poignées valises et poids de 12,5 kg pour un transport ergonomique en toute sécurité
• Mise en œuvre rapide : fixation sur le rail par vis auto perceuse
