Caractéristiques

  • Séparatif pour balcon et toiture-terrasse
  • Sur-mesure, panneau simple ou multiple
  • Remplissage décoratif au choix (verre, tôle, hpl..)
  • Robuste, durable et sans entretien

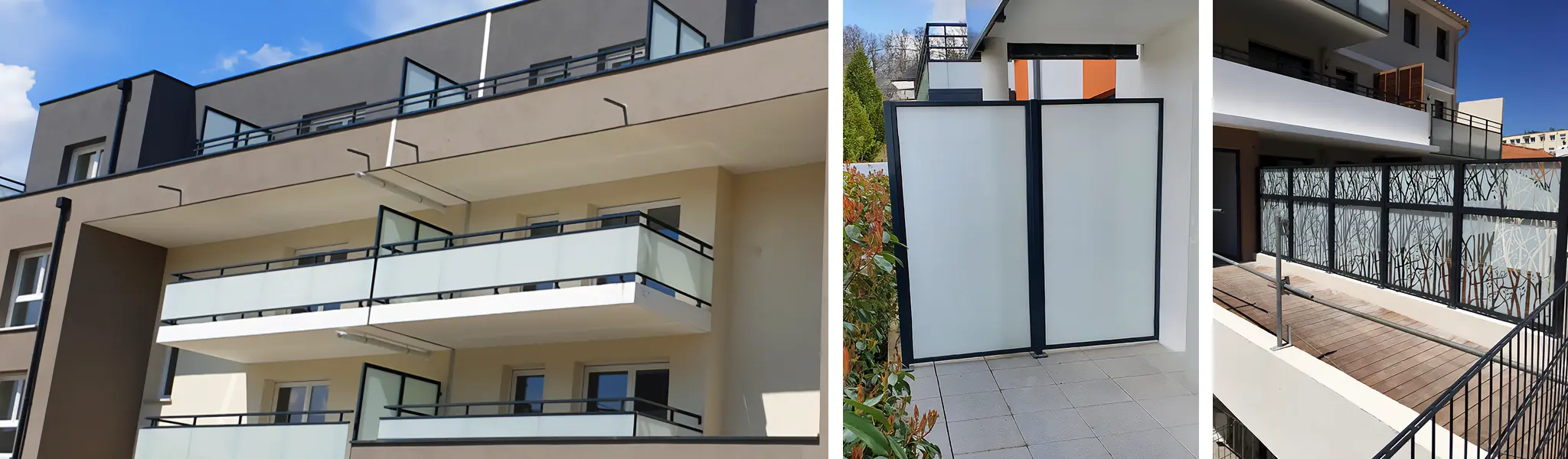

Présentation et destination

garde-corps aluminium séparatif balcon aluminium
Présentation

Separal® est livré sur mesure, en aluminium laqué et avec un remplissage décoratif au choix :

  • En verre (de type 44.2) pour diffuser la lumière et protéger des regards indiscrets. Le vitrage peut être texturé (granité par ex) ou décoré (film adhésif, sérigraphie...)
  • En tôle décorative, laquée suivant 350 teintes et textures différentes
  • En panneau composite (type Trespa, Fundermax, etc.)





Destination

  • En balcon, avec un sabot B ou une platine.
  • En toiture-terrasse accessible, avec un sabot D traversant le complexe d'étanchéité isolé conformément au DTU 43.1 et 20.12.
Séparal® vient aisément compléter les gammes de garde-corps Panorama® et Lotentic®.





Modèles

Panneau unique

Surface vitrage = 3 m2 max



  1. Separal panneau unique
  2. Fixations murales
  3. Fixation sur dalle
  4. Fixation sur garde-corps type Panorama®
  5. Garde-corps type Panorama®





Panneau multiple



Surface de vitrage = 3 m2 max par panneau

  1. Separal panneau multiple
  2. Fixations murales
  3. Piliers sur platines
  4. Fixation sur garde-corps type Panorama®









Fixation sur dalle isolée et étanchée



  1. Plat Separal
  2. Collerette thermoplastique
  3. Manchon-platine haut
  4. Manchon-platine bas
  5. Sabot D
  6. Dalle de circulation
  7. Plot
  8. Isolant
  9. Dalle béton







Separal® Sabot D et ses accessoires

Le sabot D avec reprise de l'étanchéité par des manchons-platines et protection du relevé avec une collerette thermoplastique assure la conformité de l'installation avec les DTU d'étanchéité 43.1 et 20.12.



  1. Sabot D
  2. Collerette
  3. Manchon-platine haut
  4. Manchon-platine bas








Fonction garde-corps



Placé en extrémité de balcon, au bord du vide, Séparal® assure la fonction complémentaire de garde-corps conformément aux recommandations de la norme P08-302 et du DTU 39 pour les remplissages en verre.



En standard, le système doit :

  • être fixé entre piliers
  • disposer d'une surface de vitrage < 2 m²



Votre chantier présente d'autres contraintes ? Contactez nos équipes techniques.
