Les avantages de Lotentic®
![garde-corps aluminium Lotentic vision, module vitré avantages](/images/FR/Produits/Lotentic/Avantages/FR-toiture-etancheite-Lotentic-avantages2.jpg)
- Les avantages de l’aluminium
- Le design de l’acier
- Livraison sur mesure, préassemblé, prêt à poser
- Finition esthétique avec un large choix de teintes RAL

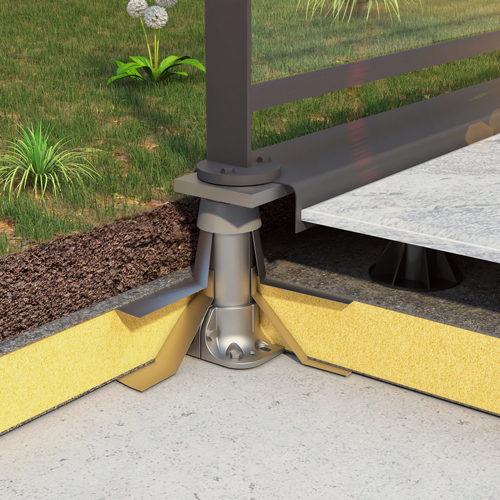

INNOVATION : Sabot D
- Délimiter une zone accessible (aire de repos, de restauration, etc.) sur une toiture-terrasse inaccessible
- Poser un garde-corps en périphérie d'un balcon-terrasse quand l'acrotère ne peut pas servir de support
![garde-corps aluminium Lotentic vision, module vitré avantages](/images/FR/Produits/Lotentic/Avantages/FR-toiture-etancheite-Lotentic-avantages4.jpg)
Présentation du système
![](/images/FR/Produits/Lotentic/Presentation-systeme/FR-toiture-etancheite-Lotentic-presentation-2.jpg)
Son design acier répond aux exigences de finesse et de sobriété des architectes et sa fabrication tout en aluminium permet de bénéficier des avantages de légèreté et de durabilité de ce matériau.
Lotentic se caractérise également par sa facilité de mise en œuvre, grâce à une livraison sur mesure en modules prémontés, prêts à la pose. Le système est livré avec un plan de calepinage et une notice de pose.
Conformité aux normes
Lotentic est conforme aux normes en vigueur :
- NF P 01-012 (Dimensions des garde-corps)
- NF P 01-013 (Essais : méthode et critères)
- NF P 06-111-2/A1 (Annexe nationale à l’Eurocode 1)
Combinaisons multiples
Lotentic, grâce aux multiples possibilités de combinaison de ses éléments, permet des rendus architecturaux très variés :- remplissage vitré, barreaudé, tôlé ou personnalisé
- main courante et lisses intermédiaires rectangulaires ou rondes
Platines de fixation en standard
- sur dalle
- en nez de dalle, à l’anglaise
- sur acrotère (avec ou sans couvertine)
- sur acrotère isolé...
Livraison prêt à la pose
Le système est préassemblé* en modules en usine. Les modules sont conditionnés séparément par souci de protection et livrés prêts à la pose sur chantier. Le temps de pose est ainsi considérablement réduit. La longueur des modules prêts à la pose est de 3 m maximum.* Excepté le remplissage vitré à fixer sur chantier.
- Modèle vitré
- Modèle air
- Modèle décor
![](/images/FR/Produits/Lotentic/Presentation-systeme/FR-toiture-etancheite-Lotentic-presentation-modeles2.jpg)
Eléments du système
![garde-corps aluminium Lotentic décor, module tôlé, lisses rondes ou carrées, main courante](/images/FR/Produits/Lotentic/elements/FR-toiture-etancheite-Lotentic-lisses-intermdiaires2018.jpg)
Les lisses intermédiaires
Les lisses intermédiaires (1 ou 2 lisses traversantes) sont de forme ronde ou carrée.
- Lisse ronde
- Lisse carré
Les montants
Les montants de Lotentic sont usinés selon le modèle choisi.
![garde-corps aluminium Lotentic montant percé sur mesure](/images/FR/Produits/Lotentic/elements/FR-toiture-etancheite-Lotentic-montants2018.jpg)
![garde-corps aluminium Lotentic platine de fixation, pose facile](/images/FR/Produits/Lotentic/elements/FR-toiture-etancheite-Lotentic-accessoires5.jpg)
Les accessoires de la platine
Les cache-écrous (noir, blanc ou gris)
Les mains courantes
![garde-corps aluminium Lotentic vision, vitré, main courante ronde en tête](/images/FR/Produits/Lotentic/mains-courantes/FR-toiture-etancheite-Lotentic-main-courante-ronde-entete3.jpg)
Les mains courantes sont en tête du montant.
Elles existent en modèle rond ou rectangulaire.
Main courante ronde en tête
Main courante rectangulaire en tête
![garde-corps aluminium Lotentic vision, vitré, main courante rectangulaire en tête](/images/FR/Produits/Lotentic/mains-courantes/FR-toiture-etancheite-Lotentic-main-courante-rectangulaire-entete3.jpg)
![produit associé au garde-corps: marchenet main courante sur écuyer](/images/FR/Produits/Lotentic/mains-courantes/FR-toiture-etancheite-Lotentic-marchenet.jpg)
Produit associé : Marchenet, main courante sur écuyer
- Fonction de guidage et de sécurité
- Contraste visuel par un laquage de qualité
- Rapide et simple à poser
- Compatible avec la gamme Marchenet (nez de marche, bande de contraste visuel pour contremarche, dalle podotactile) et les garde-corps pour toitures-terrasses accessibles Panorama et Lotentic

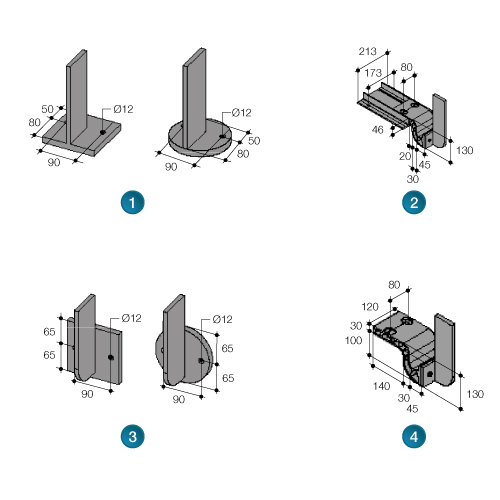

Les fixations
![garde-corps aluminium Lotentic fixations sur dalle, nez de dalle, sur acrotère, ITE, entre tableaux](/images/FR/Produits/Lotentic/fixations/FR-toiture-etancheite-Lotentic-fixations3.jpg)
Les différentes fixations possibles :
- Fixation sur dalle (avec une pente admissible)
- Fixation en nez de dalle (nez de dalle, extérieur muret ou intérieur muret)
- Fixation sur acrotère (sur acrotère avec couvertine, sur acrotère isolé avec couvertine
- Fixation entre tableaux
Le réglage de l’aplomb se fait en intercalant une ou plusieurs cales (épaisseur 2 mm) sous la platine.
- Platine sur dalle / muret
- Sabot Z ITE
- Platine en applique
- Sabot Z

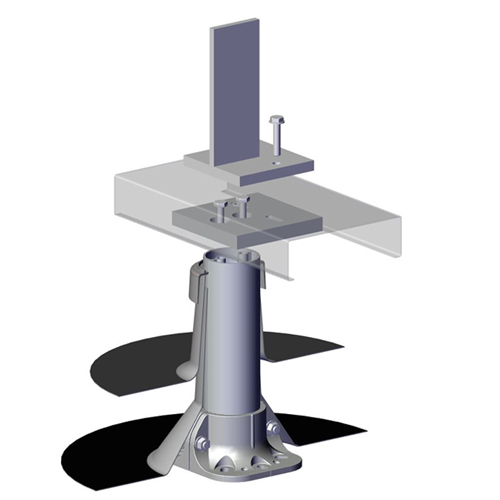

NOUVEAU :
Fixation sur la dalle à travers le complexe d’étanchéité
Lotentic® sabot D est fixé sur la dalle à travers le complexe d‘étanchéité.
Le raccordement à l‘étanchéité se fait à l’aide de manchons platines, conformément aux recommandations du DTU 43.1 et du DTU 20.12.
Ce sabot est conçu pour recevoir la platine du garde-corps et est compatible avec toutes les séries (Vision, HPL, Air et Décor).
![garde-corps aluminium Lotentic fixations sur dalle, nez de dalle, sur acrotère, ITE, entre tableaux](/images/FR/Produits/Lotentic/fixations/FR-toiture-etancheite-Lotentic-fixations4.jpg)
Lotentic® Vision - modèle vitré
Remplissage pré-cadré avec verre feuilleté 44.2:
- verre clair
- verre translucide granité
- verre translucide blanc
- verre translucide bronze
![garde-corps aluminium Lotentic vision, verre clair ou translucide](/images/FR/Produits/Lotentic/Vision/FR-toiture-etancheite-Lotentic-vision.jpg)
![garde-corps aluminium Lotentic vision, module vitré et une ou plusieurs lisses](/images/FR/Produits/Lotentic/Vision/FR-balcon-garde-corps-Lotentic-vision.png)
Les modèles Lotentic Vision
Lotentic Vision existe avec vide sous main courante, une lisse intermédiaire ou deux lisses intermédiaires
- Avec vide sous main courante
- Une lisse intermédiaire
- Deux lisses intermédiaires
Lotentic® Air - modèle barreaudé
Remplissage barreaudé
Remplissage pré-cadré avec :- barreaux ronds diamètre 20 mm
- barreaux carrés 20x20 mm
![garde-corps aluminium Lotentic air, module barreaudé](/images/FR/Produits/Lotentic/Air/FR-toiture-etancheite-Lotentic-air2018.jpg)
![garde-corps aluminium Lotentic air, barreaudé, modules et une ou plusieurs lisses](/images/FR/Produits/Lotentic/Air/FR-toiture-etancheite-Lotentic-modeles-air4.jpg)
Les modèles Lotentic Air
Lotentic Air existe avec vide sous main courante, une lisse intermédiaire, deux lisses intermédiaires ou toute hauteur.
- Toute hauteur
- Avec vide sous main courante
- Une lisse intermédiaire
- Deux lisses intermédiaires
Lotentic® Décor - modèle avec tôle perforée
![garde-corps aluminium Lotentic décor, module tôle perforée](/images/FR/Produits/Lotentic/decor/FR-toiture-etancheite-Lotentic-decor2018.jpg)
Remplissage pré-cadré avec tôle :
- série tôlée fabriquée rivetée
- perforations standard (rond 10 mm ou carré 10 mm)
- perforations personnalisables
Les perforations standard
- perforations standard (rond 10 mm ou carré 10 mm)
- perforations personnalisables
![garde-corps aluminium Lotentic décor, types de perforations standards ou personnalisables](/images/FR/Produits/Lotentic/decor/FR-toiture-etancheite-Lotentic-perforations1.jpg)
Les perforations personnalisables
![garde-corps aluminium Lotentic décor, types de perforations standards ou personnalisables](/images/FR/Produits/Lotentic/decor/FR-toiture-etancheite-Lotentic-perforations2.jpg)
![garde-corps aluminium Lotentic décor, modules tôlés et 2 lisses intermédiaires](/images/FR/Produits/Lotentic/decor/FR-toiture-etancheite-Lotentic-modele-decor4.jpg)
Les modèles Lotentic Décor
Lotentic Décor existe avec vide sous main courante, une lisse intermédiaire ou deux lisses intermédiaires.
- Modèle toute hauteur
- Avec vide sous main courante
- Une lisse intermédiaire
- Deux lisses intermédiaires

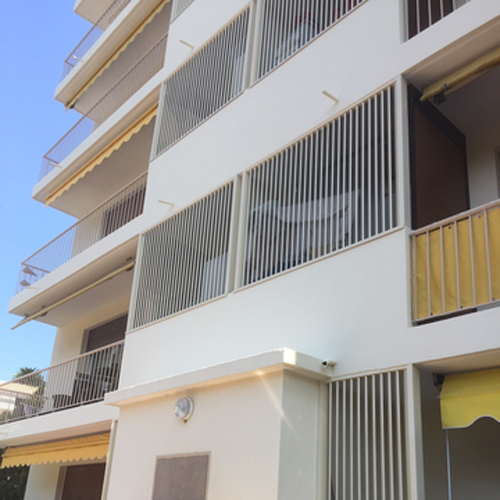

Brise-vue
![brise vue](/images/FR/Produits/Lotentic/brise-vue/FR-toiture-etancheite-Lotentic-brise-vue1.jpg)
Structure en aluminium à lames orientées qui sert de brise-vue et de brise-vent.
Le système peut être installé sur un muret de balcon ou directement sur la dalle de balcon mais il ne constitue pas un garde-corps.
Il limite l’arrivée des rayons du soleil.
Il préserve également les balcons des regards extérieurs et du vis-à-vis.
Livré monté, prêt à poser.
- H1: Hauteur maxi 2000 mm; H2: Hauteur mini 1000 mm
